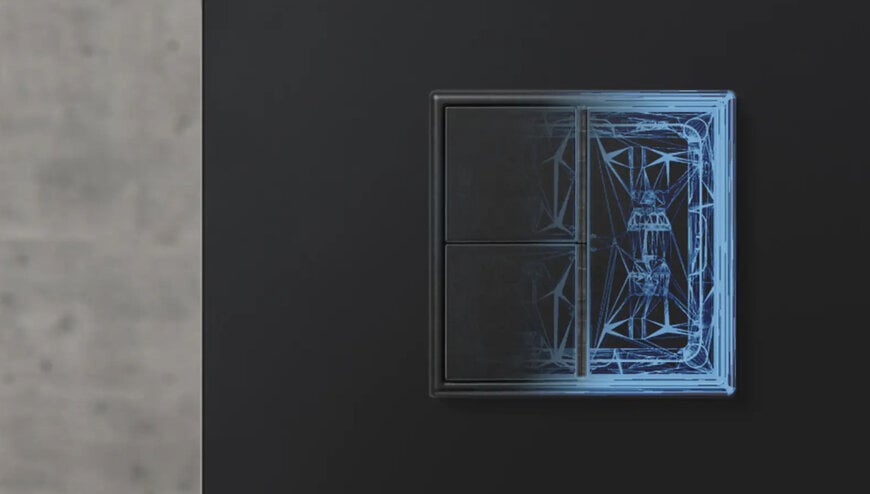

Outils de planification électrique et configurateurs BIM de JUNG

Les installations électriques modernes nécessitent une coordination spatiale précise au sein des modèles numériques de bâtiments afin d'éviter des conflits physiques coûteux pendant la construction et de rationaliser la gestion ultérieure des installations. Pour répondre à ce besoin opérationnel, JUNG a élargi ses outils de planification numérique, en proposant des services avancés de modélisation des informations du bâtiment (BIM) et des fonctions de configuration logicielle spécifiquement conçus pour les planificateurs techniques et les flux de travail architecturaux.

Contexte d'ingénierie et exigences d'interopérabilité
La transition de la conception bidimensionnelle traditionnelle vers des environnements numériques tridimensionnels complets exige une logique de données standardisée stricte et une interopérabilité entre les différentes plateformes de modélisation. L'intégration des composants électriques dès le début de la phase de conception est essentielle pour résoudre les contraintes dimensionnelles et maintenir une documentation technique cohérente tout au long du cycle de vie du projet. Sans caractéristiques d'objets standardisées et sans processus de vérification automatisés, les planificateurs risquent de spécifier des combinaisons d'interrupteurs et de prises physiquement incompatibles. De telles erreurs entraînent souvent des inexactitudes lors de l'approvisionnement, des retards d'installation sur le chantier et compromettent l'intégrité du système.

Explication technique de l'architecture numérique
L'infrastructure numérique étendue repose sur des objets paramétriques intégrés nativement et des structures de données standardisées pour garantir une haute fidélité au sein du jumeau numérique. Dans la plateforme JUNG.Partcommunity, les données de planification sont strictement structurées à l'aide du système de classification reconnu ETIM. Ce système définit des caractéristiques techniques très spécifiques pour plus de 10 000 composants distincts, établissant ainsi une base fiable pour des flux de travail d'ingénierie détaillés. Ce cadre de données structuré permet aux ingénieurs d'exporter des assemblages complets ou des appareils compacts individuels dans plus de 120 formats standard de conception assistée par ordinateur (CAO), garantissant ainsi une compatibilité avec la quasi-totalité des logiciels de planification propriétaires.

Pour une intégration logicielle fluide, l'entreprise fournit des modules complémentaires (add-ins) dédiés pour Autodesk Revit et Graphisoft Archicad. Ces configurateurs fonctionnent directement dans le modèle BIM hôte, en utilisant une logique intégrée pour guider la sélection précise des cadres, des enjoliveurs et des mécanismes. Le moteur logiciel évalue automatiquement la compatibilité des composants en temps réel, en excluant strictement toute combinaison mécaniquement ou électriquement non valide. Dans Autodesk Revit, le système associe avec précision les composants à des symboles DIN personnalisables afin de maintenir une structure de plan claire. De même, l'intégration de Graphisoft Archicad utilise les symboles de circuits standard DIN EN 60617-2, garantissant une stricte cohérence schématique dans tous les documents d'ingénierie.

Dans l'environnement Vectorworks, la gamme d'interrupteurs LS 990 fonctionne comme une bibliothèque de produits intégrée directement dans l'outil d'installation électrique. Les composants électriques s'ancrent avec précision à l'aide de points de référence spatiaux définis et établissent des liens paramétriques intelligents avec les éléments architecturaux tels que les murs, les portes et les fenêtres structurelles. Si les plans d'étage structurels subissent des révisions, le logiciel met à jour dynamiquement le positionnement spatial de tous les composants électriques liés, éliminant ainsi le besoin d'un réalignement manuel.

Applications concrètes et intégration des flux de travail
En utilisant ces configurateurs logiciels intégrés, les planificateurs électriques et les cabinets d'architecture peuvent établir un flux de travail numérique de bout en bout qui comble le fossé entre les exigences de conception esthétique et l'exécution technique. Les représentations synchronisées garantissent la cohérence de la visualisation tout au long des phases du projet. De plus, les données d'objets intégrées permettent la génération automatisée de nomenclatures très précises, de métrés détaillés et de tableaux d'évaluation structurés, réduisant ainsi les erreurs de calcul manuel.

Les outils numériques prennent en charge de vastes gammes de produits internationaux et des finitions de surface spécialisées, y compris l'ensemble du portefeuille de couleurs Les Couleurs Le Corbusier. Cette capacité de rendu permet aux prescripteurs d'évaluer les textures précises des matériaux de manière réaliste dans le modèle numérique du bâtiment avant l'approvisionnement physique. Les planificateurs nécessitant des instructions opérationnelles détaillées peuvent accéder à des tutoriels numériques complets démontrant l'application pratique de ces outils, de la recherche initiale de composants et de la vérification de la géométrie jusqu'à la génération finale de la documentation de conformité et des textes d'appel d'offres. Les intégrations de bibliothèques de produits spécifiquement conçues pour Vectorworks sont actuellement limitées aux régions de l'Allemagne, de l'Autriche et de la Suisse.

Contexte supplémentaire
Cette section détaille les spécifications techniques et l'évaluation concurrentielle qui ne sont pas incluses dans l'annonce initiale du produit.

Dans le secteur de l'architecture, de l'ingénierie et de la construction, l'adoption rapide des normes OpenBIM stimule fortement la demande de contenu paramétrique spécifique aux fournisseurs. Les systèmes de classification standardisés tels qu'ETIM et les dictionnaires de données buildingSMART sont essentiels pour garantir que les jumeaux numériques possèdent des données de cycle de vie précises pour la gestion à long terme des installations. Les bibliothèques de composants numériques de référence nécessitent généralement des paramètres de niveau de développement (LOD) 300 à 400 pour prendre en charge la détection avancée des conflits spatiaux et les cycles d'approvisionnement entièrement automatisés. En intégrant des caractéristiques de performances techniques mesurables, des dimensions physiques exactes et une symbologie de circuit standardisée directement dans les actifs numériques, les fabricants de composants éliminent la saisie manuelle des données historiquement requise pour la planification des appels d'offres électriques. Ce changement technologique s'aligne étroitement sur les mandats stricts de l'industrie pour des modèles architecturaux riches en données et entièrement intégrés qui optimisent la gestion de l'énergie et réduisent les dépenses d'investissement globales pendant la construction.

Édité par Maria Brueva, rédactrice Induportals – adapté par l'IA.
