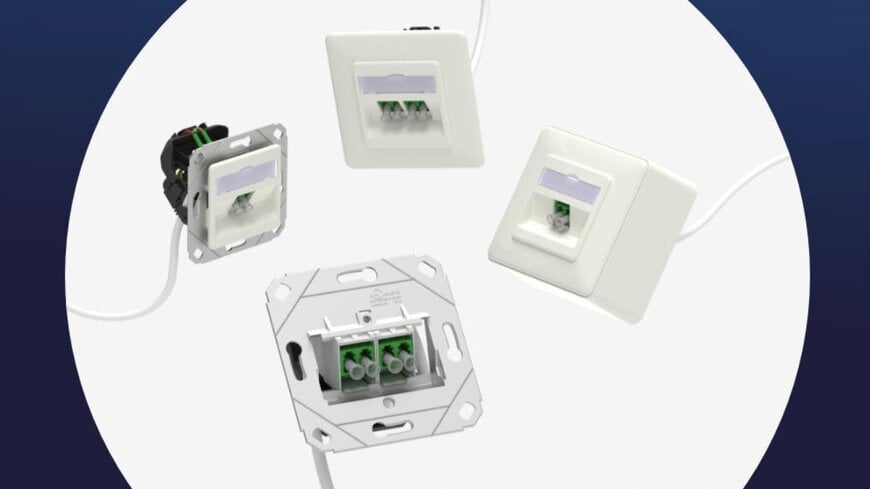

Prises murales de fibre optique pré-connectorisées pour l'intégration architecturale
L'unité de connexion pré-assemblée développée par METZ CONNECT intègre l'infrastructure structurelle de fibre optique directement dans les gammes de commutateurs électriques standard du bâtiment.
www.metz-connect.com
L'automatisation de la distribution de la fibre optique dans les architectures modernes exige des solutions robustes qui maintiennent l'intégrité du signal. Le développement de prises d'abonnés pré-connectorisées répond à ces besoins infrastructurels au sein des réseaux de communication résidentiels, commerciaux et de campus.
Configuration technique et spécifications des fibres optiques monomodes
Alors que les réseaux à haut débit constituent de plus en plus le fondement de la chaîne logistique numérique mondiale, la distribution locale des données exige des composants qui minimisent l'atténuation sans nécessiter de soudure sur site. La plateforme OpDAT VGAD fonctionne comme un boîtier de connexion de fibre optique prêt à installer. En respectant les dimensions de montage standardisées des principaux fabricants de commutateurs électriques, l'unité intègre les points d'accès réseau critiques directement dans les installations intérieures architecturales standard.
L'ensemble est configuré avec 2 ou 4 fibres optiques, prenant en charge des longueurs de déploiement adaptées jusqu'à 150 mètres. Des accessoires de tirage optionnels sont disponibles pour simplifier l'installation des câbles dans les conduits internes, offrant une protection mécanique contre les contraintes de traction pendant la pose. Le câblage interne utilise des fibres de verre monomodes OS2 (G.657.A2) insensibles aux courbures, permettant un déploiement fiable dans des voies d'acheminement étroites.
Les ingénieurs réseau peuvent sélectionner deux variantes de câbles spécifiques en fonction de l'espace d'installation disponible :
- Câble Mini-Breakout Compact : Présente un diamètre extérieur de 4,5 mm avec des fibres gainées mesurant 900 micromètres.
- Câble FIT-H : Optimisé pour les sections transversales restreintes avec un diamètre extérieur de 2,3 mm et des fibres nues mesurant 250 micromètres.
Variantes de boîtiers mécaniques und déploiement topologique
Pour s'adapter à divers environnements structurels, la configuration physique des boîtiers de connexion est divisée en four configurations mécaniques distinctes conçues pour des exigences d'installation spécifiques :
Pour s'adapter à divers environnements structurels, la configuration physique des boîtiers de connexion est divisée en four configurations mécaniques distinctes conçues pour des exigences d'installation spécifiques :
- Variante UP0 : Conçue pour une intégration structurelle transparente dans des gammes de commutateurs électriques orientées design.
- Variante UP : Configurée pour les boîtiers muraux structurels encastrés (unterputz) classiques.
- Variante UPk : Dimensionnée pour un montage direct à l'intérieur des goulottes de câblage standard.
- Variante AP : Conçue pour les applications en saillie (aufputz) utilisant un cadre externe dédié d'une profondeur minimale de 45 mm acheté auprès de fournisseurs tiers.
La densité de l'interface optique varie directement en fonction du nombre de fibres. L'unité à 2 fibres intègre un seul raccord LC duplex (LC-D), tandis que l'ensemble à 4 fibres intègre deux raccords LC duplex pour maximiser la densité des ports dans une empreinte d'installation standard. L'intégration esthétique est maintenue grâce à des finitions de couleur standard, notamment le blanc pur (RAL 9010) et le blanc trafic (RAL 9016), évitant les incohérences visuelles dans les bureaux d'entreprise et les espaces institutionnels.
La connexion de ces points d'extrémité pré-connectorisés dans l'écosystème de données automobiles plus large ou dans les réseaux d'installations automatisés permet un débit prévisible et mesurable. Cette standardisation garantit que les ateliers industriels, les centres cliniques et les environnements de campus maintiennent une connectivité de données uniforme sans nécessiter d'ingénierie de terrain spécialisée lors de l'installation.
Contexte additionnel : cette section décrit en détail les spécifications techniques et l'analyse comparative concurrentielle non incluses dans l'annonce originale du produit
Les prises murales de fibre optique pré-connectorisées constituent un mécanisme critique pour accélérer les déploiements de réseaux optiques passifs (PON) en éliminant la variable opérationnelle de la soudure par fusion sur site. Sur le marché des infrastructures de télécommunications institutionnelles, les critères de performance sont déterminés par la perte d'insertion (IL), la perte de retour (RL) et la conformité mécanique précise avec la norme internationale IEC 61754-20 pour les interfaces d'accouplement LC.
Une alternative directe sur le marché est la famille de prises d'abonnés ODoNY de Huber+Suhner, qui fournit des points de terminaison résidentiels et de bureau pré-assemblés dotés de fibres monomodes pré-installées et d'adaptateurs LC à faible atténuation. Le portefeuille de Huber+Suhner met l'accent sur le stockage interne à haute densité de la surlongueur pour protéger les tampons de fibres délicats dans un encombrement réduit. Un autre standard industriel comparable est l'architecture de prise hybride cuivre et fibre de TE Connectivity (CommScope), qui se concentre sur le routage d'entreprise à haute densité en utilisant des cassettes d'épissure internes brevetées ou des modules MPO-vers-LC pré-configurés.
La distinction technique du système évalué réside dans sa compatibilité géométrique native mit les bagues de montage encastrées standard européennes (telles que celles conformes à la norme DIN 49073). Cela permet aux planificateurs de télécommunications de déployer une infrastructure monomode OS2 directement dans les structures électriques existantes des bâtiments sans avoir à modifier ou à remplacer les cadres esthétiques environnants de l'installation électrique.
Édité par Maria Brueva, rédactrice d'Induportals – adapté par l'IA.
